Valousek-Design bei Fahrzeugen der ÖBB

ÖBB-Nahverkehrszug in Valousek-Lackierung

Als Valousek-Design wird im allgemeinen Sprachgebrauch die in den 1980er Jahren eingeführte Lackierung und die Form von Fahrzeugen der Österreichischen Bundesbahnen (ÖBB) nach den Entwürfen des Architekten Wolfgang Valousek bezeichnet.

Das Valousek-Design löste die in den 1970er Jahren von Paul Hoffmann eingeführte Jaffa-Lackierung für Triebfahrzeuge und Wagen ab und wurde bei Wagen bereits ab 1996 (Nahverkehr) und 2002 (Fernverkehr) wieder schrittweise durch neuere Lackierungen ersetzt, bei Lokomotiven gilt das Farbschema teilweise bis heute.

Valousek-Lackierung

Geschichte

Bahndienstfahrzeuge nach Entwürfen Valouseks

Nach der Gestaltung der Hochbauten am Wiener Zentralverschiebebahnhof und des Zentralstellwerk am Großverschiebebahnhof Villach Süd wurde Architekt Wolfgang Valousek damit beauftragt, in der Fachgruppe Öffentlichkeitsarbeit am Fahrzeugdesign der ÖBB zu arbeiten.

Die Reihe 1293 erhält wieder eine Valousek-ähnliche Lackierung

Nach der Mitarbeit beim Design von Neubautriebwagen und Bahndienstfahrzeugen bekam er den Auftrag, ein gesamteinheitliches Erscheinungsbild für Lokomotiven und Wagen der ÖBB zu schaffen. Viele Wagen wurden dabei nicht nur umlackiert, sondern auch im Interieur neu gestaltet. Zu Beginn dominierten noch die aus den 1970er Jahren stammenden Standardfarben der ÖBB, Blutorange und Elfenbein. Später wurden diese durch Verkehrsrot und Achatgrau ersetzt, was die Fahrzeuge noch ein Stück moderner aussehen ließ.^[1]

Bei Nahverkehrswagen wurde die Valousek-Lackierung ab 1996 schrittweise durch die CRD 2000-Lackierung (einem rot/grauen Schrägdesign) ersetzt. Im Fernverkehr wurde für ab 2004 modernisierte Fahrzeuge (Upgrade) eine neue Lackierung mit unterschiedlichen Grautönen eingesetzt. Für ältere Triebfahrzeuge außerhalb der Siemens-Lokfamilien "Taurus", "Hercules" und "Hector" stellt die Lackierung mit Bauchbinde und "Brille" bis heute die Standardlackierung der ÖBB dar. Die neuen Lokomotiven der Reihe 1293 erhalten eine ähnliche Lackierung ohne Bauchbinde.

Wagen

Vor der Einführung des Valousek-Design wurden die Wagen bis zum Ende der 1980er Jahre je nach Zulassung lackiert. RIC-Wagen erhielten die Eurofima-C1-Lackierung, Inlandsreisezugwagen erhielten die Jaffa-Lackierung in Elfenbein mit blutorangem Fensterband mit Zierlinien und umbragrauem Dach. Liege- und Schlafwagen waren blau mit einem schmalen weißen Begleitstreifen und lichtgrauem Dach, Gepäck- und Postwagen gleich wie die Reisezugwagen lackiert.

Mit der Einführung der neuen Lackierungen ab 1987 wurden die Wagen nach Komfortstufen eingeteilt und erhielten folgende Lackierungen:

Wagenbauart/Komfortstufe	Wagenkasten	Fensterband	Dach	Langträger/Schürze	Fahrgestell	Bild
Reisezugwagen für den Fernverkehr / K1	Blutorange (später Verkehrsrot)	umbragrau	umbragrau	blutorange (später verkehrsrot) / umbragrau	umbragrau
Inlandsreisezugwagen / K2	elfenbein (später grauweiß)	Blutorange (später verkehrsrot)	umbragrau	blutorange	umbragrau
Liegewagen	achatgrau	ultramarinblau	umbragrau	ultramarinblau / umbragrau	umbragrau
Schlafwagen	achatgrau	kobaltblau mit zinkgelbem Streifen	umbragrau	kobaltblau / umbragrau	umbragrau
Gepäckwagen	elfenbein (später grauweiß)	umbragrau / Gepäcktüren: blutorange (später verkehrsrot)	umbragrau	umbragrau	umbragrau
Postwagen	dahliengelb	umbragrau	umbragrau	umbragrau	umbragrau	(c) Tobias b köhler, CC-BY-SA-3.0

Aus Einsparungsgründen und für ein moderneres Aussehen entfielen die Zierlinien beim Fensterband. Die Dachkante wurde auf eine ähnliche Höhe wie bei den Lokomotiven festgelegt, dabei entstand oberhalb des Fensterbandes ein heller Streifen, der auch half die unterschiedlichen Dachhöhen verschiedener Wagenbauarten lackmäßig auszugleichen.

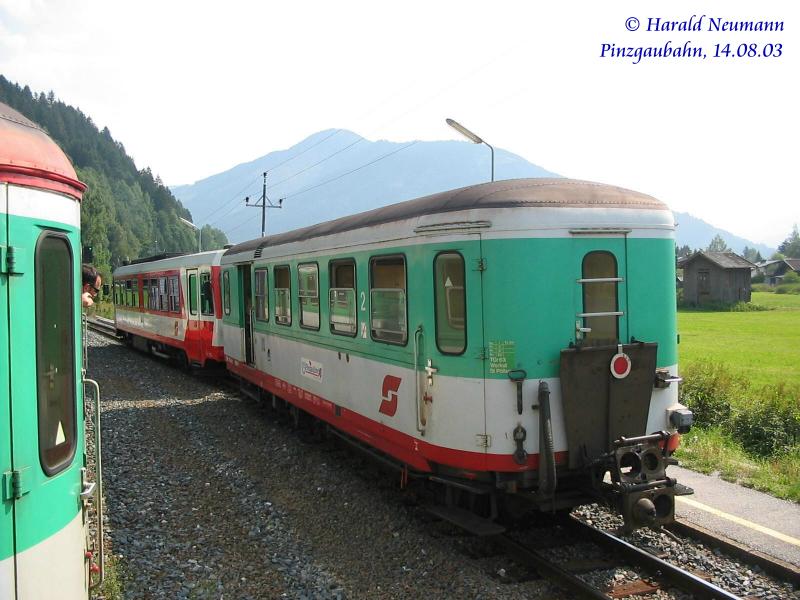

Für die noch verbliebenen ÖBB-Schmalspurbahnen schuf Valousek eigene Lackierungen, mit grauweißem Wagenkasten, einem verkehrsroten Langträger und umbragrauem Dach sowie Fahrgestell. Die Farbe des Fensterbandes sollte dabei für die befahrene Strecke stehen, dazu wurde für jede Schmalspurbahn eine eigene Kennfarbe festgelegt.

Bahnlinie	Kennfarbe	Bild
Mariazeller Bahn	mariazellerbraun
Pinzgauer Lokalbahn	dunkelblau	[1] nicht umgesetzt
Waldviertler Schmalspurbahnen	dunkelgrün	nicht umgesetzt
Ybbstalbahn	hellgrün	[2]

Tatsächlich umgesetzt wurden nur die Farben Hellgrün und Braun, da man in den Werkstätten entschied, die Fensterbänder der Wagen für die Pinzgauer Lokalbahn ebenfalls hellgrün zu lackieren.

Lokomotiven

Bis 1987 erfolgte die Lackierung von Lokomotiven in Blutorange mit drei bzw. einer elfenbeinfarbenen Zierlinie mit umbragrauem Dach und Rahmen. Damit Lokomotive und Wagen stärker als Einheit gesehen werden, erschuf Valousek die sogenannte Bauchbinde, einen breiten elfenbeinfarbenen Zierstreifen genau in der Höhe der Parapetzone der Wagen. Das Dach und der Rahmen blieben weiterhin umbragrau. Da die erste in diesem Farbschema lackierte 1043.010 eine sehr gerade Front hatte, wurde das Grau des Daches um die Stirnfenster hinuntergezogen, die sogenannte Brille entstand. Die folgenden 1146 erhielten oberhalb dieser Stirnfernsterumrandung einen blutorangen Zierstreifen. Dieses Lackschema wurde auch bei Triebfahrzeugen der Reihen 2043, 2143, 2095, 2091 und 1046 (Altkasten) angewendet, oft ohne einen direkten Vorschlag Valouseks.^[1]

•

  1043.006 in Valousek-Lackierung

•

  ÖBB 1146.001 und 002

•

  2143.008 in der ursprünglichen Valousek-Lackierung

•

  die auch 2095.006 erhielt

•

  2091.002 wurde von Werkstättenmitarbeitern umgestaltet

•

  ebenso wie 1046.009

Für die Schnellfahrlokomotive 1044.501 schuf Valousek ein eigenes Farbschema, für die Serie schlug er eine Mischung aus 1044.501 und der Bauchbinde vor. In diesem schachbrettartigen Lack wurden die 1044.201-203 sowie die Unfallneubauten 1044.092 und 117 ausgeliefert. Letztgenannte sind noch heute (zur 1144 umgebaut) in dieser Lackierung im Einsatz. Die Diesellokomotiven der Reihen 2050 und 2048 erhielten ebenfalls eine Lackierung in blutorange/elfenbein/umbragrau, allerdings mit einem schmäleren elfenbeinfarbenen Zierstreifen am Rahmen anstelle der Bauchbinde.

•

  Schnellfahrlok 1044.501

•

  1144.117 (ex 1044.117) trägt bis heute die Schachbrett-Lackierung mit dem Pflatsch

•

  2050.006 mit breitem Zierstreifen am Rahmen

•

  2048.018

Ab 1989 wurde mit Fertigstellung der ersten HG 1046 mit Neubaukasten ein neues Farbschema für alle Lokomotiven eingeführt. Dabei wurde blutorange durch verkehrsrot ersetzt, achatgrau durch elfenbein. In dieses Farbschema wurden nach und nach fast alle Lokomotiven umlackiert – mit Ausnahme der vollständigen Neubauten im Valousek-Design. Bei den 1044 wurde die Bauchbinde von da an wie bei den anderen Lokomotiven ausgeführt. Diese Lackschema ist bis heute für alle älteren Lokomotiven gültig.

•

  1046.016-0 mit Neubaukasten

•

  1044.230

•

  1142.668

•

  zwei 2043

•

  ÖBB 2095 sie erhielt keine Umrandung der Stirnfenster

•

  2066.001 wurde von Mitarbeitern der Hauptwerkstätte Floridsdorf in Anlehnung an die Valousek-Lackierung umgestaltet

1099.007 neben dem ebenfalls von Valousek gestalteten 4090 und weiterer 1099 in Jaffa-Lackierung

Für die Schmalspurlokomotiven der Reihe 1099 entwarf Valousek ein eigenes Farbschema, das auch das Mariazellerbraun der Wagen berücksichtigte. Es wurde aber lediglich 1099.007 umlackiert und behielt dieses Farbkleid bis zur Einführung des Ötscherbär-Zuges.

Da sich bei den neuen Drehstrom-Verschublokomotiven der Reihen 1063 und 1064 Probleme bei der Erkennbarkeit bei Dunkelheit ergaben, wurden diese mit einem weißen Spitz an der Front als Warnanstrich versehen. Später ersetzte man diesen durch eine rechteckige Kontrastfläche (Lätzchen) und brachte zusätzlich einen weißen Begleitstreifen am Rahmen an. Eine solche Kontrastfläche wurde auch an den Triebfahrzeugen der Reihe 2067 angebracht.^[1]

•

  1063.027 mit Spitz

•

  1063.044 mit Lätzchen und Kontraststreifen

•

  (c) I, Extrawurst, CC-BY-SA-3.0

  2067.108 mit Kontrastfläche

ÖBB 4010 in Valousek-Lackierung

Der Steuerwagen 6546 ist bereits neu lackiert, während der nebenstehende Triebwagen noch die alte Lackierung trägt. Deutlich zu erkennen ist die ähnliche Linienführung am roten Gliederungsstreifen.

Triebwagen

Fernverkehr

Für die Fernverkehrstriebwagen der Reihe 4010 wurde nach deren teilweiser Ertüchtigung für den EuroCity-Verkehr ein neues Farbkonzept gesucht. Auf Wunsch des Generaldirektors sollte dabei, wie bei den Wagen, die Grundfarbe Rot für den Fernverkehr stehen. So entstand die neue Lackierung als Mischung aus der Lackierung für Wagen der Komfortstufe 1 und der Bauchbinde der Lokomotiven. Wagenkasten und Dach wurden verkehrsrot, das Fensterband, die Brille um die Stirnfenster sowie das Fahrgestell umbragrau lackiert. In der Parapetzone wurde ein grauweißer Gliederungsstreifen angebracht. 4010.022 behielt zunächst noch seine Eckfenster, dadurch konnten anfangs nur die Stege zwischen den Stirnfenstern umbragrau lackiert werden.^[2][3]

Nahverkehr

Für Nahverkehrstriebwagen, ausgenommen die Schnellbahntriebwagen der Reihen 4020 und 4030, die ultramarinblau/elfenbein (später ultramarinblau/grauweiß) lackiert waren, wurden die Grundfarben ultramarinblau/grauweiß/umbragrau mit verkehrsroten Gliederungsflächen festgelegt.

Bei der Umgestaltung der Nahverkehrsdieseltriebwagen wurde dabei aber meist die grundlegende Linienführung der Ursprungslackierung übernommen, so führte die rote Gliederungsfläche an der Front beim 5145 im Spitz nach unten und bei der Reihe 5046 leicht schräg nach oben.

Neukonstruktionen unter Valousek

Im Verständnis des Architekten ist Industriedesign die Formgestaltung einer Funktion. Daher muss zuerst die Funktion verstanden und dann die Form und zuletzt die Farbgebung eines Objekts festgesetzt werden. So wurden zahlreiche Fahrzeuge während ihrer Entwicklung oder im Rahmen einer Hauptausbesserung nach Entwürfen Valouseks neu- bzw. umgestaltet.

Elektrolokomotiven

1110.524 mit Neubaukasten im Valousek-Design

Die erste nach Entwürfen von Wolfgang Valousek gestalteten Lokomotiven waren die mit Neubaukasten versehenen Reihen 1046 und 1010 bzw. 1110.^[1]

Nachdem in den späten 1980er bzw. frühen 1990er Jahren bei den ÖBB Design eine verstärkte Rolle spielte, entwarf Valousek als Chefdesigner des Unternehmens ein Design-Modulsystem, das für die neu zu beschaffenden Fahrzeuge der Reihen 1822, 1014 und 1012 sowie bei weiteren Fahrzeugen zum Einsatz kommen sollte. Die Ausgangsform der 1822 wurde auch für die 1014 und die Front der ab 1996 beschafften Doppelstockwagen angewandt.^[4] Die 1012 erhielt eine weiterentwickelte Form, die Valousek selbst als seine beste Arbeit bezeichnete.^[5]

ÖBB 1163 in Wien West

Außerhalb des Modulsystems entstand die Verschublokomotive der Reihe 1163, die wie zuvor die 1014 mit dem Brunel Award ausgezeichnet wurde.

•

  Die 1822 war die Ausgangsform

•

  der später die 1014 folgte

•

  und deren Entwicklung mit der 1012 ihren Abschluss fand.

•

  Der Doppelstockwagen wurde nicht mehr von Valousek gestaltet, übernahm aber die Kopfform von 1822 und 1014.

Triebwagen 4090.002 ohne braunes Fensterband

Elektrotriebwagen

Zur Ablöse der noch aus der Anfangszeit der elektrischen Zugförderung stammenden Elektroloks der Reihe 1099 auf der Mariazeller Bahn plante man in den 1990er Jahren, nach mehreren nicht umgesetzten Projekten für neue Lokomotiven, die Beschaffung von Elektrotriebwagen. Das Außendesign der als Reihe 4090 bezeichneten Fahrzeuge stammte zunächst wie zu dieser Zeit üblich von Wolfgang Valousek. Als die Fahrzeuge fertiggestellt waren, wechselte der Generaldirektor der ÖBB, dieser ordnete an, das analog zu den Wagen braune Fensterband hellgrau überzulackieren.^[6]

Diesellokomotiven

2068.027 im Bahnhof ihres Herstellungsortes Jenbach

Die neuen vierachsigen Verschublokomotiven 2068 erhielten erstmals das ebenfalls bei der 1163 angewandte abgeschrägte Führerhaus, sowie leicht abgeschrägte Vorbauten. Die Lackierung dieser Lokomotiven erfolgte analog zu den 1063 und 1064 mit Lätzchen an der Front und Kontraststreifen am Rahmen.

Dieseltriebwagen

Normalspur (5047/5147)

Für die Ablöse der Triebwagen aus der Vor- und frühen Nachkriegszeit, sowie zur Modernisierung und Rationalisierung des Verkehrs auf Nebenbahnen beschaffte man ab 1987 die Triebwagen der Reihe 5047. Valousek gestaltete den Innenraum sowie die Außenlackierung des Triebwagens, beeinflusste aber auch die Gestaltung des Kastens und Komfortverbesserungen für die Fahrgäste. Die Lackierung erfolgte anfangs noch in ultramarinblau/elfenbein/blutorange, ehe man 1989 auf ultramarinblau/achatgrau/verkehrsrot wechselte. Im Wesentlichen unverändert beschaffte man auch die Doppeltriebwagen der Reihe 5147.

Schmalspur (5090)

Um den teilweise noch vorhandenen Dampflokverkehr, sowie den aufwändigen Betrieb mit Lok und Klassen auf den nicht elektrifizierten Schmalspurbahnen abzulösen, wurde die Reihe 5090 in Dienst gestellt. Diese auf den Triebwagen der Murtalbahn basierenden Fahrzeuge wurden auf Betreiben Valouseks designmäßig verbessert und farblich innen sowie außen gestaltet. Nach dem Wegfall der Zierlinien bei den Personenwagen wurde auch die Lackierung der Triebwagen angepasst, sowie im Laufe der Serie technische, optische und komfortmäßige Aufwertungen durchgeführt.

•

  5047.001-2 in der Urspungslackierung

•

  5047.058-2 in der neueren Lackierung

•

  Innenraum eines 5047

•

  5090.004-2 in Ursprungslackierung

•

  5090.016-6 in der verbesserten Ausführung in neuer Lackierung

•

  Der Innenraum eines 5090 nahezu im Ursprungszustand, einzig die Sitzbezüge wurden erneuert.

Modelle des Modularwagens mit verschiedenen Möglichkeiten den Innenausstattung.

Reisezugwagen

Fernverkehr (Modularwagen)

Aufgrund der in den 1990er Jahren gestiegenen Ansprüche hinsichtlich technischer Ausstattung und Komfort im Fernverkehr (Klimaanlage, Druckdichtheit, Höchstgeschwindigkeit), benötigte man zusätzlich zu den druckertüchtigen Wagen des Typs Z1 weitere Großraumwagen für den Inlandsverkehr. Diese mit modularer Inneneinrichtung bei gleichem Wagenkasten konzipierten und von Valousek gestalteten Fahrzeuge wurden lediglich als Inlandsreisezugwagen mit Großraum 2. Klasse (Bmpz 20-94) zur Ablöse der Inlandsreisezugwagen Bmpz 20-75 beschafft. Ab 2001 folgten ähnliche, den RIC-Normen entsprechende Liegewagen (Bcmz 59-91.2), die im Gegensatz zu den Modularwagen freizügig international einsetzbar sind.

Nahverkehr

H0 Modell eines Wendezuges im Valousek-Design

Aufgrund der zuhnehmenden Verdrängung aus dem Fernverkehr entschied man in den 1990er Jahren, die noch recht neuen Inlandsreisezugwagen der Neuen Generation (umgangssprachlich als Lange Schlieren bezeichnet) zu Wendezugwagen für den Nahverkehr umzugestalten. Dies beinhaltete einen Umbau der Halbgepäck-, Speise- und Halbspeisewagen in Steuerwagen, sowie den Einbau einer durchgehenden Steuerleitung für die Fernsteuerung via UIC-Kabel. Die Frontgestaltung der Steuerwagen wurde an jene der Reihe 5047 angelehnt, ein Konzept Valouseks für die Neugestaltung des Innenraums nach damaligem Zeitgeist wurde seitens der ÖBB abgelehnt.^[1] Bereits während des Umbauprogrammes wurde die Lackierung Valouseks durch das Schrägdesign ersetzt, die Modernisierung des Innenraums erfolgte entsprechend der Ausstattung der neuen Doppelstockwagen.

Nicht umgesetzte Projekte

Im Sinne des Design-Modulsystems der ÖBB sollten zusätzlich zu den Elektrolokomotiven 1822, 1014 und 1012 Diesellokomotiven (Projektbezeichnung 2014) sowie elektrische Triebwagenzüge für den Fernverkehr (Projektbezeichnung 4014) entstehen. Aufgrund geänderter Strategien der ÖBB kamen diese nicht zur Umsetzung.^[4]

Ebenfalls nicht umgesetzt wurden die Doppelstocktriebwagen 5048 bzw. die 3-teiligen Einheiten mit Niederflurmittelwagen 5247.

Modelle dieser Fahrzeuge sind in der Dauerausstellung des Eisenbahnmuseums Knittelfeld zu besichtigen.

•

  Modell des für die Nachfolge des 4010 vorgesehenen Elektrotriebkopfes 4014

•

  Detail der Kopfform des geplanten Steuerwagens 6014

•

  Modell des Doppelstocktriebwagens 5048
